MAG

Vue d'ensemble​

Guide de configuration pour les capteurs MAG (magnétique).

Blue Puck MAG

Si vous souhaitez fixer le tag sur une surface métallique, nous recommandons fortement d’utiliser notre TAG HOLDER afin d’éviter toute perturbation du signal radio liée au métal.

Il est possible d’utiliser d’autres aimants, mais seul le fonctionnement avec nos produits est garanti.

Installation du capteur​

Les capteurs MAG utilisent un capteur à effet Hall pour détecter la présence ou l’absence d’un aimant.

Pour une détection correcte, l’aimant doit être positionné :

  • sur le dessus du tag
  • à proximité du logo
  • du côté indiqué par la flèche sur le boîtier

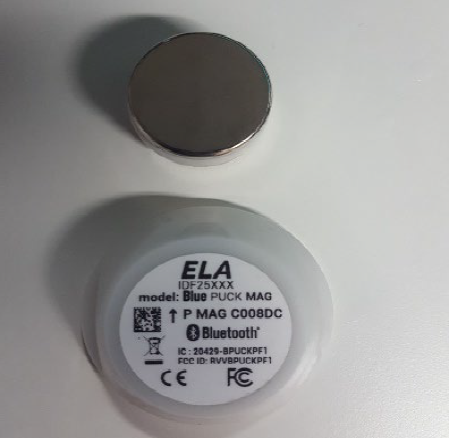

Position de la flèche sur le Blue Puck MAGPosition de l’aimant par rapport au Blue Puck MAG

Cas d’usage​

Les images ci-dessous illustrent des exemples d’installation des capteurs MAG.

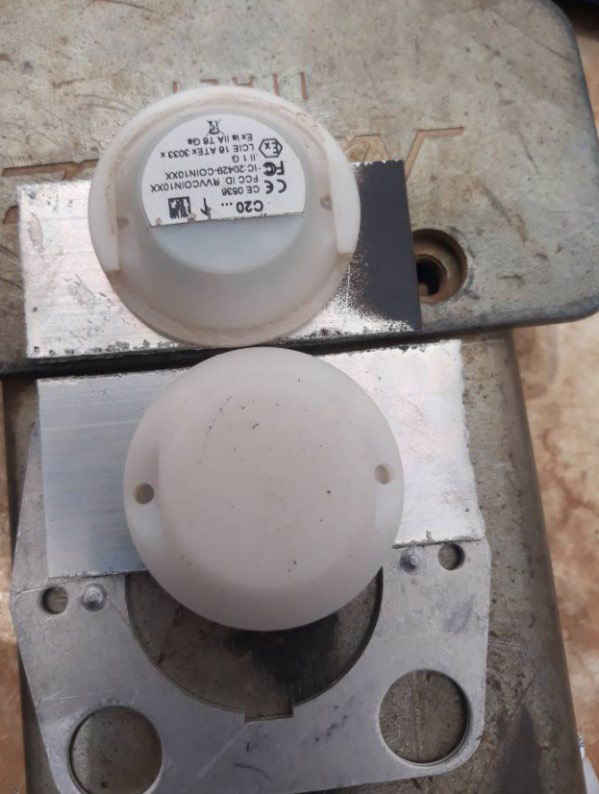

Exemple de montage Blue Puck MAG 1Exemple de montage Blue Puck MAG 2

Fonctionnement du tag​

Ces capteurs sont utilisés pour détecter l’état d’un équipement (ouvert / fermé).

  • Si l’aimant n’est pas détecté → valeur = 0
  • Si l’aimant est détecté → valeur = 1

En fonctionnement normal, le tag envoie une trame BLE à intervalle régulier défini par le BLE Emit Period configuré en NFC.

Mode événement (fast event)​

Lors d’un événement (détection de l’aimant), le tag active le mode fast event frame :

  • La fréquence d’émission devient 10 fois plus rapide que la période d’advertising
  • Les données transmises restent identiques à celles de la trame standard
  • Seule la fréquence change

Cette phase dure une période équivalente à l’advertising configuré, ce qui correspond à :

  • 10 trames envoyées

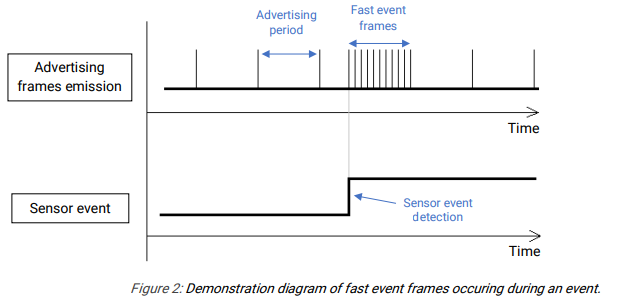

Exemple de récurrence des trames fast event du Blue Puck MAG
